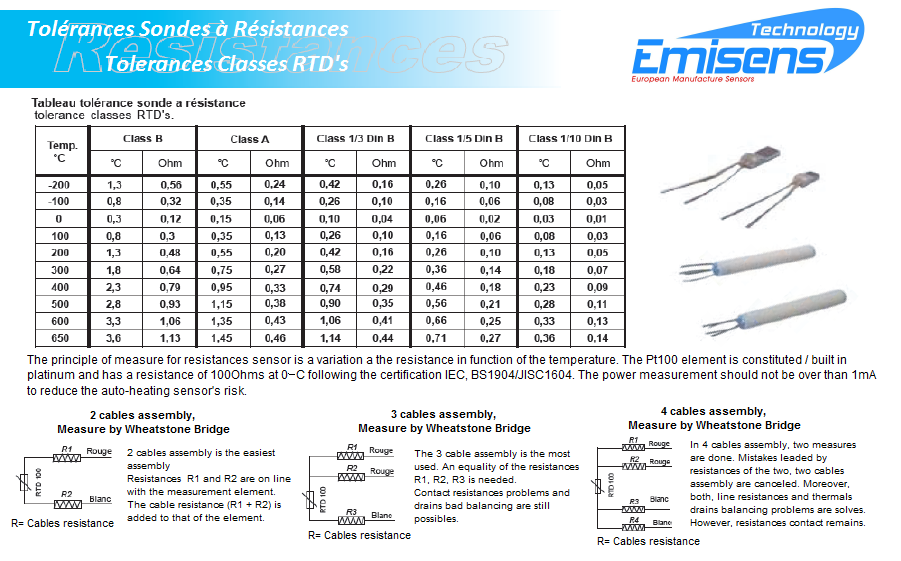

Sonde à résistances

Le principe de mesure des sondes à résistances est une variation de la résitance en fonction de la température. L'élément Pt100 est constitué en platine et possède une résistance 100Ohms à 0°C suivant la norme IEC 751,BS1904/JISC1604. Le courant de mesure ne doit pas dépasser 1mA afin de réduire le risque d'auto échauffement d la sonde.

Montage 2 fils mesure par pont de Wheatstone

le montage 2 fils est le montage le plus simple. Les résistances R1 et R2 sont n série avec l'élément de mesure. La résistance des fils s'ajoute (R1+R2) à celle de l'élément.

Montage 3 fils par pont de Wheatstone

le montage 3 fils, le plus courament utilisé, il nécessite une égalité des résistances R1, R2, R3. Des problèmes de résistances de contact et de mauvais équilibrage des drains reste possible.

Montage 4 fils par pont de Wheatstone

En montage 4 fils, deux mesures sont éffectuées. Les erreurs dues aux résistances des deux montages deux fils s'annulent, ainsi les problèmes de résistance de ligne et d'équilibrage des drains thermiques sont résolus. Par contre il subsiste les problèmes de résistance de contact.
