Transformateur Triphasé de Type Sec 30–2500 kVA | 6–11 kV, Résine Coulée

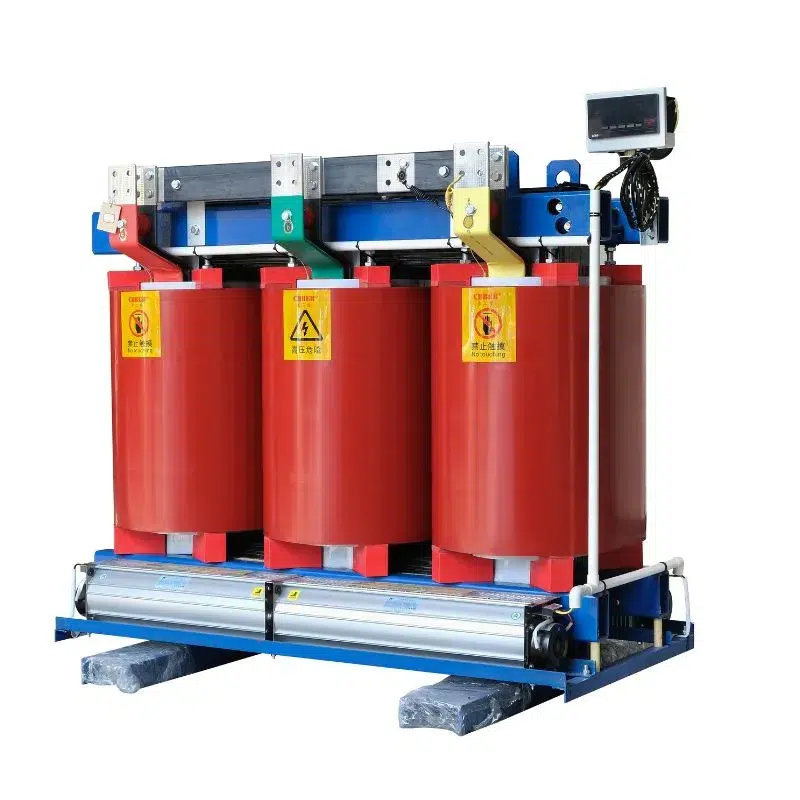

Transformateur de Type Sec

Un transformateur de type sec est un équipement électrique couramment utilisé. Il adopte des bobines enrobées de résine et une structure sèche sans huile, offre d'excellentes performances d'isolation et de tenue aux courts-circuits, prend en charge le refroidissement par air naturel / air forcé, fonctionne en toute sécurité, nécessite peu d'entretien et convient aux applications de distribution électrique essentielles exigeant un fonctionnement continu à long terme.

Critères de Sélection des Transformateurs de Type Sec

Adaptation du Niveau de Tension

Les niveaux de tension courants des transformateurs de type sec comprennent 10 kV, 35 kV, etc. Les clients peuvent choisir en fonction de leurs besoins réels en énergie. Par exemple, le niveau 10 kV convient aux petites et moyennes usines, aux complexes commerciaux et à d'autres applications, tandis que le niveau 35 kV est principalement utilisé dans les grands postes électriques ou les réseaux de distribution haute tension.

Exigences de Limite d'Échauffement

La limite d'échauffement des transformateurs de type sec est un indicateur clé. Selon la norme GB/T 1094.11, la limite d'échauffement des enroulements est de 100 K pour l'isolation de classe F (155°C) et de 125 K pour l'isolation de classe H (180°C). Les clients doivent choisir la classe d'isolation appropriée en fonction de la température ambiante de fonctionnement.

Choix de l'Indice de Protection

Lorsque les transformateurs de type sec sont installés à l'intérieur, un indice de protection IP20 répond généralement aux exigences. En cas d'installation dans un environnement humide ou poussiéreux, il est recommandé de choisir une enveloppe de protection IP23 ou supérieure afin d'empêcher la de poussière et de gouttes d'eau.

Caractéristiques de Construction

Les principales caractéristiques de construction des transformateurs triphasés de type sec CHBEB sont les suivantes :

• Noyau : Les transformateurs de type sec CHBEB sont fabriqués à partir de tôles d'acier au silicium neuves et de haute qualité empilées, offrant une perméabilité magnétique élevée et de faibles pertes par hystérésis. La forme et la structure du noyau sont également optimisées pour réduire la réluctance magnétique et les pertes par courants de Foucault, améliorant ainsi le rendement du transformateur.
• Enroulement : L'enroulement est un élément essentiel du transformateur et peut être réalisé en fil de cuivre ou d'aluminium. Il est ensuite scellé et protégé par des matériaux tels que la résine époxy coulée ou la poudre époxy projetée.
• Système de refroidissement : Contrairement aux transformateurs immergés dans l'huile, les transformateurs de type sec utilisent généralement un refroidissement naturel ou par air forcé pour dissiper la chaleur.
• Indice de protection : Les transformateurs de type sec utilisent différents indices de protection selon l'environnement d'installation. Notre entreprise fournit généralement une enveloppe IP20, qui empêche la de corps solides de plus de 12,5 mm de diamètre et est destinée à une installation intérieure. Des indices de protection supérieurs, comme IP23, sont disponibles sur demande.
• Niveau sonore : Le niveau sonore des transformateurs de type sec est généralement faible, habituellement entre 50 et 70 décibels selon la puissance.

Applications Courantes des Transformateurs de Type Sec

Production Industrielle

Dans l'industrie manufacturière, les transformateurs de type sec sont couramment utilisés dans les réseaux de distribution des usines grâce à leurs avantages importants en matière de faible bruit et de faibles pertes, fournissant une alimentation stable aux lignes de production, aux machines-outils et à d'autres équipements. Par exemple, les fabricants d'instruments de précision dans l'électronique et les lignes de production automobile exigent une grande stabilité de tension, et les transformateurs de type sec offrent en outre l'avantage d'un faible bruit et de faibles pertes.

Distribution dans les Bâtiments Commerciaux

Dans les bâtiments commerciaux tels que les centres commerciaux et les immeubles de bureaux, les transformateurs de type sec peuvent servir de centres de distribution pour alimenter l'éclairage, la climatisation, les ascenseurs et d'autres équipements. Leur taille compacte et leur installation flexible les rendent adaptés aux locaux de distribution d'étage ou aux sous-sols, réduisant ainsi l'encombrement.

Installations pour les Énergies Nouvelles

Dans les projets d'énergies nouvelles tels que les centrales photovoltaïques et éoliennes, les transformateurs de type sec peuvent élever la basse tension produite côté production jusqu'à la tension requise pour le raccordement au réseau, assurant une transmission efficace de l'énergie propre.

Paramètres Techniques

Fourniture et Services d'Accompagnement

En tant que fabricant professionnel de transformateurs, CHBEB peut fournir des modèles standard ou des spécifications spéciales sur mesure selon les exigences du projet. Dans certaines régions, des services d'étude sur site, d'assistance à l'installation et de mise en service peuvent être proposés afin de garantir un fonctionnement stable après la mise en service de l'équipement.

Lors de l'achat, les utilisateurs doivent prêter attention au certificat de conformité du produit, au rapport d'essais de type et aux conditions de garantie après-vente. Le délai de livraison et le mode de transport doivent également être confirmés à l'avance afin de ne pas retarder l'avancement du projet.

Fournis et utilisés dans de nombreux pays et régions, les transformateurs de type sec répondent aux besoins réels de la construction et du développement des réseaux électriques locaux. Leur sécurité, leur fiabilité et leur entretien simple en font un choix adapté à de nombreuses applications de distribution. Lors de la sélection, de l'installation et de l'utilisation, les utilisateurs peuvent tirer pleinement parti de leurs performances en fonction de leurs propres conditions et exigences techniques, contribuant ainsi au fonctionnement stable du réseau électrique.
