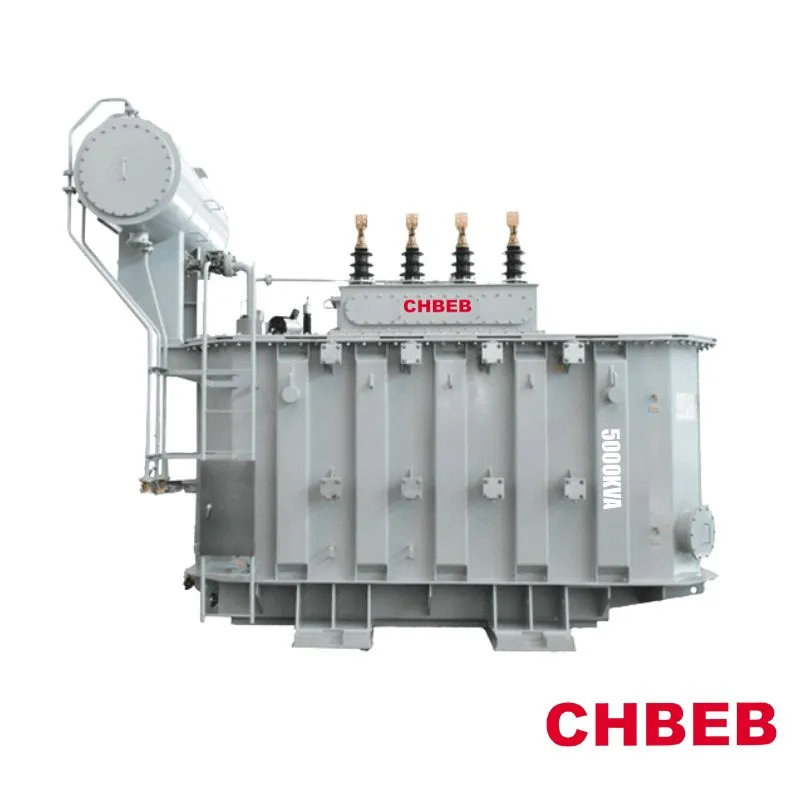

Transformateur de Poste Triphasé 1000–5000 kVA | Jusqu'à 35 kV, ONAN/ONAF

Transformateur de Poste

Structure et Composition de Base

Un transformateur de poste triphasé se compose principalement du noyau, des enroulements, de la cuve, de l'huile isolante, du système de refroidissement, des dispositifs de protection, etc. Le noyau est constitué de tôles d'acier au silicium à haute perméabilité empilées, qui forment le circuit magnétique et réduisent les pertes d'énergie. Les enroulements utilisent des conducteurs en cuivre ou en aluminium, respectivement pour les enroulements haute tension et basse tension ; ils peuvent bien entendu aussi être raccordés selon les exigences de conception du client. La cuve sert d'enveloppe et contient l'huile isolante et les composants internes ; une cuve de haute qualité offre une meilleure résistance mécanique et une meilleure étanchéité. Le système de refroidissement peut adopter une conception à convection naturelle ou à air forcé, selon les conditions réelles d'installation, par exemple en ajoutant des radiateurs ou des ventilateurs pour améliorer la dissipation de la chaleur. Les dispositifs de protection comprennent le relais Buchholz, le thermomètre et la soupape de surpression, qui surveillent l'état de fonctionnement du transformateur et déclenchent une alarme ou agissent en cas d'anomalie, évitant ainsi les dommages à l'équipement et les pertes économiques inutiles.

Caractéristiques de Performance et Domaines d'Application

Les transformateurs de poste fabriqués par CHBEB présentent les avantages suivants : une capacité de surcharge plus élevée, de bonnes performances d'isolation et une longue durée de vie. L'utilisation d'une huile isolante de haute qualité assure non seulement une rigidité diélectrique fiable, mais limite aussi les décharges partielles et les phénomènes d'arc. Avec une gamme de puissances de 1000 kVA à 5000 kVA, nos transformateurs de poste conviennent aux applications à charge moyenne à élevée, telles que les parcs industriels, les bâtiments commerciaux, la rénovation des réseaux électriques ruraux ou le raccordement au réseau des projets d'énergies renouvelables comme le photovoltaïque et l'éolien. Lors de l'achat, notre entreprise peut personnaliser les paramètres selon les exigences spécifiques du client, comme le niveau de tension (par exemple 10 kV/0,4 kV), le couplage et la valeur d'impédance, afin de garantir la compatibilité avec le réseau existant.

Processus d'Achat et Contrôle Qualité

L'achat d'un transformateur de poste triphasé comprend plusieurs étapes : conception, production, essais et livraison. CHBEB réalise d'abord la conception selon les spécifications techniques fournies par le client, en garantissant la conformité aux normes applicables, telles que les spécifications GB ou IEC. Pendant la production, notre entreprise contrôle rigoureusement le choix des matériaux, comme les tôles d'acier au silicium de haute qualité et le cuivre électrolytique, ainsi que la précision des procédés, afin de réduire les pertes à vide et les pertes en charge. Avant de quitter l'usine, les transformateurs CHBEB sont soumis à de nombreux essais, notamment la mesure de la résistance d'isolement, la vérification du rapport de transformation, l'essai d'échauffement et l'évaluation de la tenue aux courts-circuits, afin de vérifier leur fiabilité et leur sécurité. Lors de l'expédition, notre entreprise fournit la documentation technique et les manuels d'utilisation, et apporte son assistance pour l'installation et la mise en service afin d'assurer la réussite de votre projet.

Coût et Maintenance

Du point de vue du coût, l'investissement initial et le coût d'exploitation d'un transformateur de poste doivent être évalués de manière globale. Le prix varie selon la puissance, le coût des matériaux, la marque et les exigences de personnalisation. En général, le prix d'un transformateur de poste se situe entre plusieurs milliers et plusieurs dizaines de milliers de dollars américains, selon la configuration et l'offre et la demande du marché.

En fonctionnement, les pertes actives du transformateur proviennent principalement des pertes fer et des pertes cuivre. Les pertes fer correspondent approximativement aux pertes à vide et existent dès que le transformateur est sous tension ; les pertes cuivre correspondent approximativement aux pertes en charge et augmentent avec le courant de charge. Une conception efficace permet toutefois de réduire la consommation d'énergie à long terme.

En matière de maintenance, il est nécessaire de vérifier régulièrement le niveau d'huile, la qualité de l'huile et l'étanchéité, et de remplacer l'huile isolante ou de nettoyer les composants si nécessaire. Une bonne maintenance prolonge la durée de vie de l'équipement et réduit le risque d'arrêt. En tant que fournisseur, nous proposons également des services après-vente, tels que l'assistance technique et la fourniture de pièces de rechange.

Pourquoi Choisir CHBEB

Avec le développement des énergies nouvelles et des centres de calcul, les transformateurs de poste évoluent également. Par exemple, de nouvelles huiles isolantes écologiques, comme les huiles d'origine végétale, sont progressivement adoptées pour réduire l'impact environnemental. Associées à l'intégration de systèmes de surveillance numérique, comme la surveillance en ligne de la température et des gaz, elles améliorent encore l'efficacité et la sécurité d'exploitation. Face à ce marché, CHBEB, en tant que fabricant, accorde une attention croissante à l'innovation produit et à la conformité réglementaire afin de répondre à des normes d'efficacité énergétique de plus en plus strictes. À l'avenir, les transformateurs de poste continueront de jouer un rôle important dans la distribution électrique, en particulier dans les projets d'énergie distribuée et de micro-réseaux.

La fourniture d'un transformateur de poste triphasé est un processus global qui implique des facteurs techniques, économiques et liés à l'application. Lors de la sélection et de l'achat, il convient de privilégier la qualité du produit, son adéquation au projet et le service après-vente, plutôt que de se concentrer uniquement sur le prix. Choisir CHBEB, c'est choisir un fournisseur professionnel et de meilleure qualité. Nous sommes convaincus que les transformateurs CHBEB apporteront un soutien plus stable et plus fiable à votre projet électrique.

Contactez-nous

Vous recherchez un transformateur de poste fiable pour votre projet ? CHBEB fournit des transformateurs de poste triphasés de 1000 kVA à 5000 kVA, en modèles standard ou en solutions sur mesure. Découvrez nos transformateurs de poste CHBEB ou contactez notre équipe dès aujourd'hui en nous indiquant vos besoins en tension, en puissance et en installation pour obtenir un devis rapide et une assistance technique professionnelle.
