Transformateur d'Isolement Triphasé de Type Sec 10–2500 kVA | Certifié UL et CE

Caractéristiques Principales

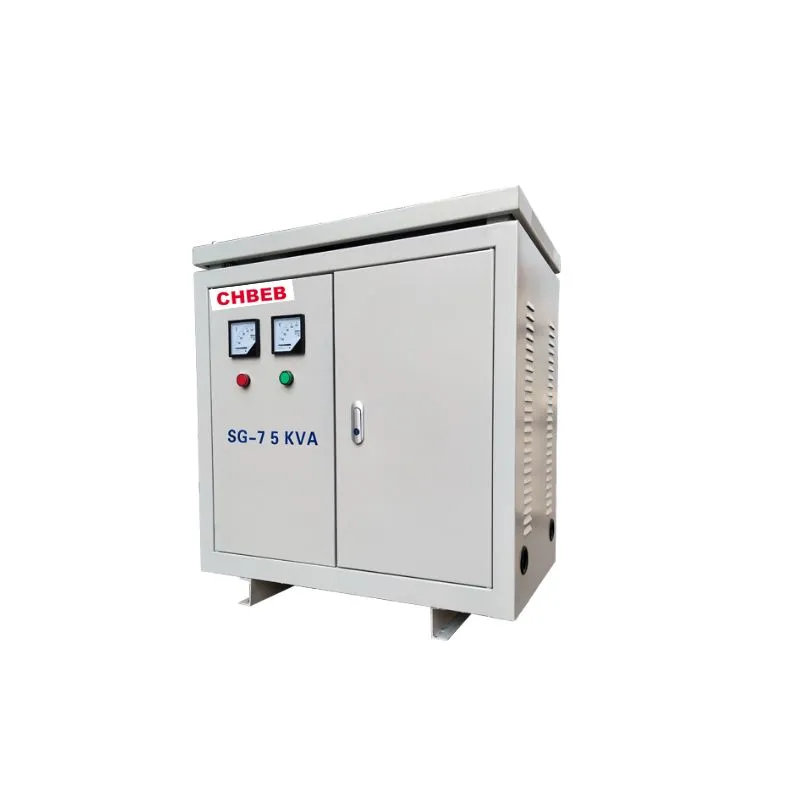

Présentation du Transformateur d'Isolement Triphasé de Type Sec

Un transformateur d'isolement triphasé de type sec utilise l'air pour l'isolation et le refroidissement à la place de l'huile, éliminant ainsi les risques d'incendie et de fuite d'huile. Il est ignifuge, antidéflagrant et présente de faibles pertes de fonctionnement. Équipé d'un système intelligent de contrôle de la température, il peut être installé directement au centre de charge, ce qui le rend idéal pour les réseaux électriques urbains modernes et les réseaux de distribution industriels. CHBEB est un fabricant professionnel de transformateurs de type sec de haute qualité. Les principaux paramètres nominaux sont les suivants :

• Changeur de prises standard : prises de ±2×2,5 % hors tension. 380 V pour les réseaux vieillissants d'Afrique, 400 V pour le Moyen-Orient et les principaux marchés africains, et 480 V pour les réseaux industriels des États-Unis.
• Couplage : Dyn11 ou Dy1. Dyn11 suit la pratique IEC pour le Moyen-Orient et l'Afrique ; Dy1 correspond aux conventions de phase ANSI pour les États-Unis.
• Fréquence : 50 Hz ou 60 Hz. 50 Hz pour les réseaux municipaux du Moyen-Orient et d'Afrique ; 60 Hz pour les États-Unis et les groupes électrogènes de secours à l'étranger.
• Impédance de court-circuit : 4 %, 5,75 % ou 6 %. 4 % pour la distribution conventionnelle au Moyen-Orient et en Afrique ; 5,75 % ou 6 % pour les États-Unis et les sites pétroliers présentant un risque de défaut plus élevé.
• Pertes à vide : ≤ 480 W à 50 Hz, ou adaptées aux exigences DOE à 60 Hz. Les livraisons vers les États-Unis sont recalculées et testées à nouveau pour respecter les normes d'efficacité DOE.
• Pertes en charge : ≤ 1700 W à 120°C et 50 Hz, ou valeurs spécifiées par le DOE à 60 Hz. Les commandes pour les États-Unis nécessitent un recalcul.
• Tension de tenue à fréquence industrielle : 3 kV/1 min, 4 kV/1 min ou niveaux spécifiés par UL. 3 kV pour les projets courants en Afrique, 4 kV pour les clients du Moyen-Orient aux exigences élevées, et niveaux UL pour les modèles certifiés pour les États-Unis.
• Classe d'isolation : F ou H. Classe F pour un usage intérieur conventionnel ; classe H pour les environnements chauds et poussiéreux comme le Moyen-Orient.
• Mode de refroidissement : AN/AF (refroidissement par air naturel / air forcé), applicable à tous les marchés.

Avantages du Produit

• Noyau à faibles pertes : Le noyau triphasé est fabriqué en acier au silicium à grains orientés de haute qualité, avec les extrémités des culasses enduites d'un adhésif en résine spécial, garantissant de faibles pertes, un faible niveau sonore et un fonctionnement stable.
• Bobines basse tension fiables : Les couches intermédiaires des bobines basse tension sont bobinées avec un isolant DMD préimprégné et polymérisées à haute température, offrant une excellente isolation et une grande résistance mécanique.
• Bobines haute tension coulées sous vide : Les bobines haute tension adoptent une structure cylindrique multicouche segmentée avec des canaux d'air longitudinaux, réalisée par coulée sous vide. Elles offrent une grande résistance mécanique, une excellente tenue aux courts-circuits, de faibles décharges partielles et une résistance à l'humidité, à la poussière et au brouillard salin.
• Conception simple et compacte : La structure d'ensemble soignée facilite l'exploitation et la maintenance.

Avantages d'Application

• Certification internationale : Une même unité peut porter les certifications CE et UL, ce qui facilite sa commercialisation sur les marchés du monde entier.
• Large champ d'application : Les transformateurs d'isolement triphasés de type sec sont largement utilisés dans la distribution industrielle et tertiaire, en particulier là où les exigences de protection contre l'incendie et les explosions sont strictes, comme les immeubles de grande hauteur, les stations de métro, les hôpitaux, les centres de données et autres sites intérieurs.
• Sûr et respectueux de l'environnement : Utilisant l'air et la résine à la place de l'huile pour l'isolation et le refroidissement, ils sont appréciés pour leur sécurité et leurs performances environnementales.

Paramètres Électriques

Paramètres de Puissance Nominale et de Tension

Paramètres d'Isolation et de Tenue en Tension

Paramètres de Pertes et d'Impédance

Paramètres d'Échauffement, de Refroidissement et de Protection

Contactez-nous

Vous recherchez un transformateur d'isolement triphasé de type sec fiable pour votre projet ? CHBEB fournit des transformateurs d'isolement triphasés de 10 kVA à 2500 kVA, en versions IEC et UL, en modèles standard ou en solutions sur mesure. Découvrez nos transformateurs d'isolement CHBEB ou contactez notre équipe dès aujourd'hui en nous indiquant vos besoins en tension, en puissance et en installation pour obtenir un devis rapide et une assistance technique professionnelle.
