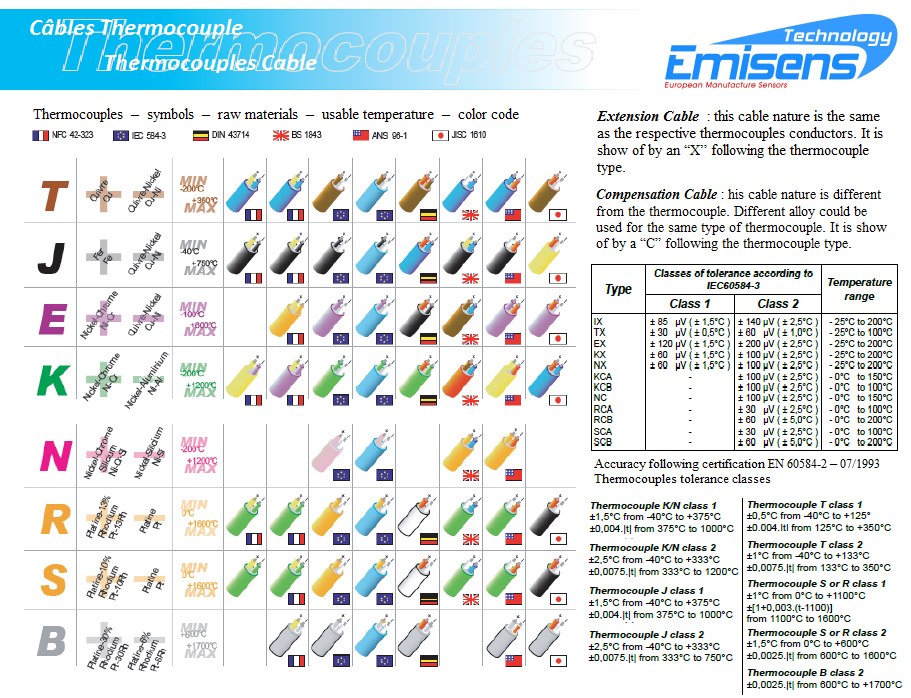

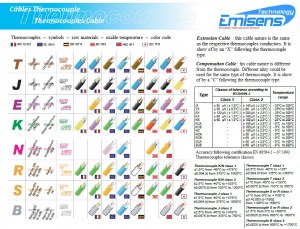

Câbles thermocouples

Cable d'extension : c'est un câble de même nature que les conducteurs du thermocouple coresspondant. Il est désigné par un “X” après le type de thermocouple.

Cable de compensation : c'est un câble de nature différent du thermocouple. Différents alliages peuvent être utilisés pour un même type de thermocouple. Il est désigné par un “C” après le type de thermocouple.

Précision suivant la norme EN 60584-2 – 07/1993

Classe de toléraces des thermocouples :

Thermocouple K/N class 1

±1,5°C from -40°C to +375°C

±0,004.|t| from 375°C to 1000°C

Thermocouple K/N class 2

±2,5°C from -40°C to +333°C

±0,0075.|t| from 333°C to 1200°C

Thermocouple J class 1

±1,5°C from -40°C to +375°C

±0,004.|t| from 375°C to 1000°C

Thermocouple J class 2

±2,5°C from -40°C to +333°C

±0,0075.|t| from 333°C to 750°C

Thermocouple T class 1

±0,5°C from -40°C to +125°

±0,004.|t| from 125°C to +350°C

Thermocouple T class 2

±1°C from -40°C to +133°C

±0,0075.|t| from 133°C to 350°C

Thermocouple S or R class 1

±1°C from 0°C to +1100°C

±[1+0,003.(t-1100)]

from 1100°C to 1600°C

Thermocouple S or R class 2

±1,5°C from 0°C to +600°C

±0,0025.|t| from 600°C to 1600°C

Thermocouple B class 2

±0,0025.|t| from 600°C to +1700°C
