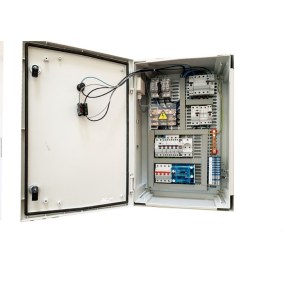

Armoire Electrique de Formation

Véritable armoire électrique alimentée en 24 Volts en courant continu, via un adaptateur 24 Volts courant continu (non fourni, vendu en option) branché sur le secteur en 230 Volts (sécurisée sans risque d'électrisation), permettant de pratiquer les actions courantes (nappage, consignation, VAT, ... ).

Cette armoire de formation peut être reliée au Tableau électrique de formation de marque Pratic'Elec en habilitation électrique grâce à un câble de liaison qui effectue l'alimentation.

Le matériel est de marque Schneider afin de garantir une plus grande durabilité, ce matériel de marque permet de plus grandes manipulations.

Quand l'apprenant réalise une VAT entre le neutre et la phase, s'il ne consigne pas correctement, une valeur s'affichera sur le VAT.

En revanche, comme l'armoire est alimentée en 24 V en courant continu, il n'y a pas de valeur entre 2 phases.

Vous pouvez faire comme exercice par exemple :

- Réalisation d'un nappage

- Réalisation d'une consignation générale

- Repérage des pièces nues sous tension

- Opération de connexion/déconnexion

- Recherche et localisation de défauts

- Consignation d'un départ

- ... et bien plus encore ! Une notice vous est fournie avec le schéma électrique, mais vous pouvez également inventer vos propres exercices en fonction des besoins de vos clients.

Armoire pratic'élec TGBT

Armoire électrique simulant un tableau général d'alimentation en Basse tension permettant la réalisation d'exercice dans le cadre de la formation habilitation électrique pour les indices : B1V, B2V, BR, BC et BE.

Sectionneur tétrapolaire 63A
Interrupteur différentiel 300ma tétrapolaire 63A
2 Interrupteurs différentiel bipolaire 30ma - 63A
Sectionneur a fusible 25A
Répartiteur de puissance à étage 100A
2 Disjoncteurs 16A
2 Disjoncteurs 10A
1 Interrupteur modulaire
Bobine MX
Disjoncteur 32A
Sectionneur tetrapolaire
Un répartiteur de terre
Un répartiteur tétrapolaire

Poids :
Dimensions : 61cm x 41 x 23

Cette armoire électrique de formation est fournie avec une notice comportant les schémas de câblage ainsi que les différents exercices pratiques possibles (nappage, consignations diverses avec mise à la terre et en court-circuit…).

Afin de garantir une sécurité optimum dans le cadre des exercices, cette armoire est alimentée grâce à un transformateur d'isolement de 24 Volts

Cet outil pédagogique peut être utilisé de manière isolée ou couplée avec d'autres armoire électrique pédagogique de la marque pratic'élec :

- En aval : Tableaux de type

o Tertiaire

o Départ moteur (À venir)

- En aval : Tableaux auxiliaires de type

o Départ chauffe-eau

o Départ prises

o Départ éclairage

Nos prix sont indiqués en HT et soumis à TVA 20%
