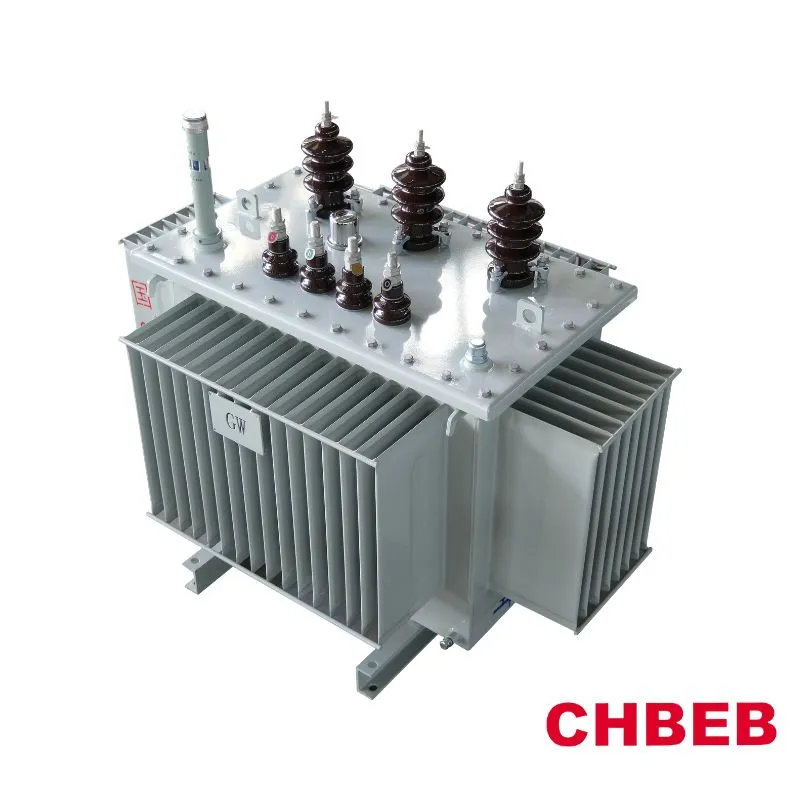

Transformateur de Distribution Immergé dans l'Huile 30–2500 kVA | 6–35 kV, ONAN/ONAF

Caractéristiques Principales

Présentation du Produit

Un transformateur de distribution abaisse la moyenne tension du réseau de distribution à la basse tension directement utilisée par les consommateurs finaux, ce qui en fait le dernier maillon, et le plus essentiel, entre le réseau électrique et la charge. Les transformateurs de distribution immergés dans l'huile de CHBEB sont fabriqués avec des noyaux en acier au silicium de haute qualité, des enroulements en cuivre (ou en aluminium) à haute conductivité et une huile isolante de première qualité. Ils offrent de faibles pertes, un faible niveau sonore et une excellente tenue aux courts-circuits, améliorant ainsi la fiabilité et la stabilité du réseau.

La cuve et l'enveloppe robustes offrent une excellente résistance aux intempéries face à la poussière, à la pluie et aux environnements corrosifs, prolongeant la durée de vie et garantissant un fonctionnement sûr. Conçus et fabriqués selon les normes IEC, GB et ANSI/IEEE, nos transformateurs de distribution répondent aux exigences des réseaux sur les marchés du monde entier.

Principe de Fonctionnement

Un transformateur de distribution se compose principalement du noyau, des enroulements, de la cuve à huile et du système de refroidissement, et fonctionne selon le principe de l'induction électromagnétique. Lorsqu'un courant alternatif est appliqué à l'enroulement primaire, il crée un flux magnétique alternatif dans le noyau, qui induit une tension alternative de même fréquence dans l'enroulement secondaire. Le rapport du nombre de spires entre les deux enroulements détermine le rapport de transformation. L'huile du transformateur sert à la fois de fluide isolant et de fluide de refroidissement, et ralentit également le vieillissement des enroulements et des matériaux isolants.

Avantages du Produit

• Large gamme de puissances : Des unités monophasées de 30 kVA sur poteau aux unités triphasées de 2500 kVA sur socle (pad-mounted) et d'intérieur, permettant un dimensionnement précis selon la charge réelle, sans sous-dimensionnement ni capacité gaspillée.
• Faibles pertes, haut rendement : Les noyaux en acier au silicium à haut rendement ou en alliage amorphe réduisent les pertes à vide et permettent d'importantes économies d'énergie à long terme.
• Fonctionnement fiable : La structure optimisée des enroulements assure une excellente tenue aux courts-circuits et s'adapte aux fluctuations de charge, aux variations de tension et aux autres conditions exigeantes du réseau.
• Personnalisation flexible : Les tensions nominales, le couplage, la plage de prises, le type de montage (poteau / socle / plateforme) et les accessoires peuvent tous être adaptés aux exigences du projet.

Applications

• Résidentiel et collectivités : Alimentation basse tension stable pour les zones résidentielles, les immeubles d'habitation et l'extrémité des réseaux de distribution urbains et ruraux.
• Bâtiments commerciaux et publics : Alimentation fiable pour les immeubles de bureaux, les centres commerciaux, les hôpitaux, les écoles et les centres de données.
• Industrie : Alimentation électrique des lignes de production, des moteurs et des machines lourdes.
• Énergies renouvelables et infrastructures : Parcs solaires, parcs éoliens, bornes de recharge pour véhicules électriques, transport ferroviaire et projets municipaux.

Paramètres Techniques

Les principaux paramètres techniques d'un transformateur de distribution comprennent :

Guide de Sélection

• Caractéristiques de la charge : Pour les charges continues comme les moteurs, tenez compte de la capacité de surcharge et du courant de démarrage. Pour les charges intermittentes comme la climatisation, la puissance choisie peut être réduite en fonction de l'utilisation réelle.
• Conditions environnementales : Pour une installation extérieure, choisissez un indice de protection IP23 ou supérieur. En haute altitude, sous forte chaleur, en milieu humide ou en zone côtière, le niveau d'isolation, la conception du refroidissement et le traitement anticorrosion doivent être adaptés en conséquence.
• Efficacité énergétique : Privilégiez les modèles à haut rendement, par exemple conformes à DOE 2016 ou GB 20052 niveau 1/2. Sur la durée de vie du transformateur, les économies d'énergie dépassent généralement largement la différence de prix d'achat.
• Installation : Le socle du transformateur doit se trouver à au moins 30 cm au-dessus du sol, et la zone située dans un rayon de 1 m doit rester dégagée afin d'assurer une bonne dissipation de la chaleur et l'accès pour la maintenance.

Certification et Documentation de Projet

De nombreux projets à l'étranger exigent des rapports d'essais pour les accessoires, en plus de la certification de l'appareil complet. Dans un projet de transformateurs de distribution pour un client au Pakistan, outre les documents de qualification généraux, le client a également demandé un rapport d'essai d'échauffement, un échantillon et un rapport d'essai du changeur de prises en charge, ainsi que des rapports d'essais du relais Buchholz, de l'indicateur de température, du régulateur de température, de l'indicateur de niveau d'huile, du panneau d'alarme / coffret de commande et des dispositifs de protection du transformateur. CHBEB répond pleinement à ces exigences documentaires et fournit des dossiers d'essais complets et traçables pour chaque projet.

Livraison Rapide

Forte de 30 ans d'expérience dans la fabrication de transformateurs, d'une grande réactivité de ses lignes de production et d'une planification flexible, CHBEB livre en moyenne environ 5 jours ouvrés plus tôt que la norme du secteur, hors délais logistiques fixes.

Contactez-nous

Vous recherchez un transformateur de distribution fiable pour votre projet ? CHBEB propose des transformateurs de distribution monophasés et triphasés immergés dans l'huile de 30 kVA à 2500 kVA, en modèles standard ou en solutions sur mesure. Découvrez nos transformateurs de distribution CHBEB ou contactez notre équipe dès aujourd'hui en nous indiquant vos besoins en tension, en puissance et en installation pour obtenir un devis rapide et une assistance technique professionnelle.
